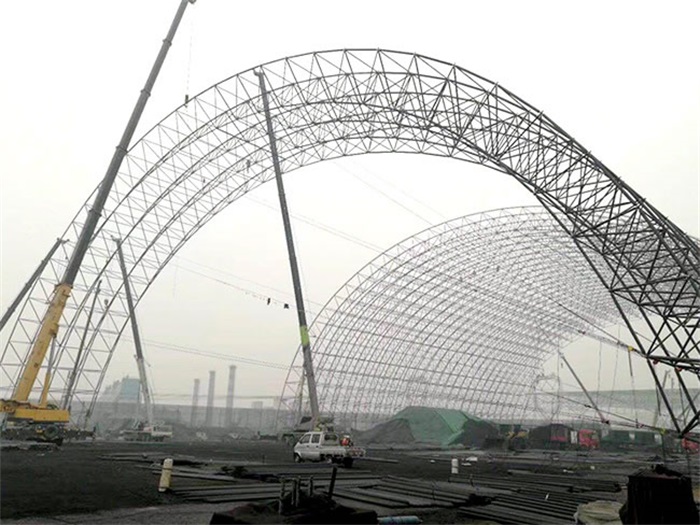

全封闭煤场主体网架

徐州中网建设科技有限公司是专业设计、制作、安装网架结构,管桁架结构,及其配件的科技进步企业,诚邀国、内外朋友,携手合作,共创大业!

详情咨询:蔡经理

联系电话:13776786836

公司固话:0516-83997555

电子邮箱:sales@netrack.cn

公司地址:江苏省徐州市铜山区大彭镇工业园

案例介绍

全封闭煤场主体网架网架工程安装进场准备工作

(1)、全封闭煤场主体网架网架安装采用先地面分块拼装再用吊车高空对接合拢法和吊车小单元整体吊装相结合的施工方法,要求场地整齐,平整坚实,为保证在雨季正常施工,场地应有可靠的排水措施。
(2)、先用水平仪将支承柱支承面上网架底座预埋板的相对标高全部测出标示在平面图纸相应的位置处,并将此数据图提供给工程监理和网架安装工程师,作为安装和对各支承点复测验收的依据。
(3)、保证水、电道路的三通,应确保构件运输到位的道路畅通。
(4)、安装前应熟悉图纸,了解施工工艺,弄清节点构造,掌握施工方法,注意安装顺序。 每道工序施工前应对施工班组和操作人员进行施工技术、安全交底。
(5)、运至现场的构件按指定地点堆放,进场后的构件须严格按《钢结构工程施工质量验收规范》(GB50205-2001)和《钢网架螺栓球节点》(JGT10-2009)对螺栓球、钢管件、高强度螺栓等原材料及成品件质量进行验收和复检的要求,螺栓球、杆件、高强度螺栓等均应有出厂合格证及检验记录。对超出允许偏差的零部件要及时进行处理或退场。
(6)、所有安装工具、机具应按技术要求配齐,安装所用的垫铁、焊条准备齐全


全封闭煤场主体网架网架工程结构的优点
1) 全封闭煤场主体网架网架结构为高次超静定结构,传力明确,屋面整体刚度均匀,在变柱距时,传力环节少,能有效地调整变柱距后的受力不均衡。
2) 耗钢量小:网架结构按空间受力分析,各杆件的材料力学性能可得到充分的利用,比平面桁架支撑系受力合理。
3) 采用网架结构时,建筑造型美观,降低空间高度。网架屋面减轻了结构自重,整个屋盖轻巧,矢高为钢屋架的 3 /5~4 /5,降低了仓库的高度。
4) 全封闭煤场主体网架网架结构抗震性能比平面桁架好。
5) 全封闭煤场主体网架网架结构工期短,安装需小型机械即可。
6) 全封闭煤场主体网架网架结构杆件类型、规格少,节点种类少而简单。
7) 平面钢桁架的特点:常规的屋面体系为平面受力体系,平面外的刚度及稳定靠复杂的支撑体系来保证,支撑的杆件强度得不到充分的发挥,因此耗钢量大。且杆件类型、规格繁多,节点种类多而复杂。体系传力路线长,节点连接部分薄弱,容易应力集中,对抗震及抵抗行车的水平力、约束汽机房外侧柱均不利。钢桁架、屋面板自重大,需大型机械进行安装。
